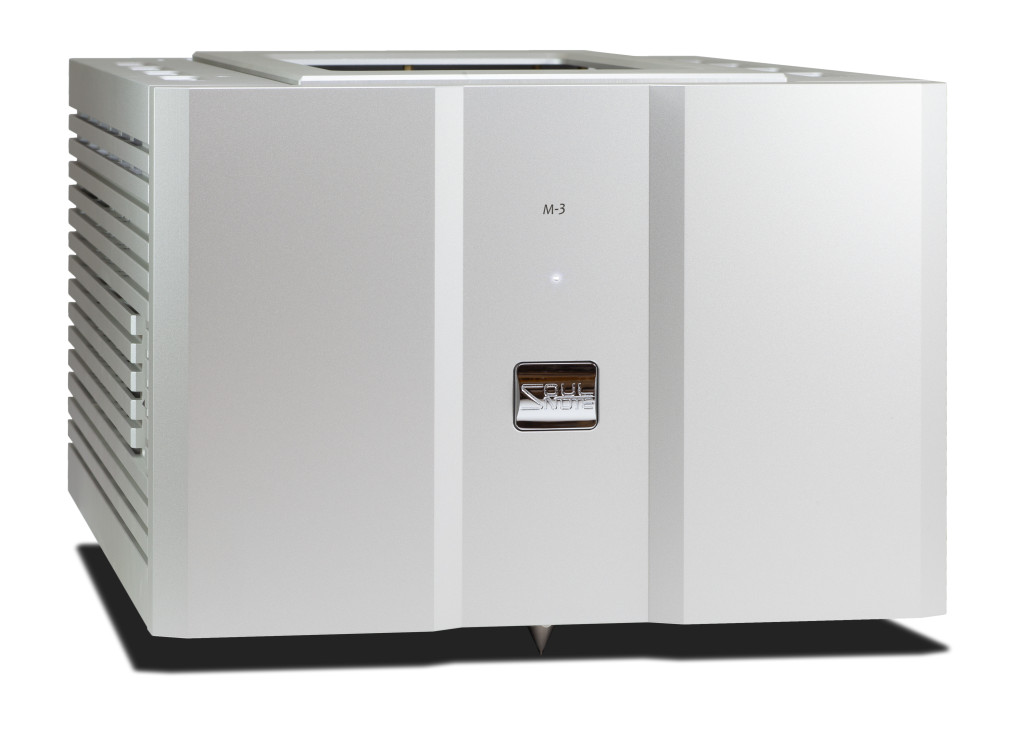

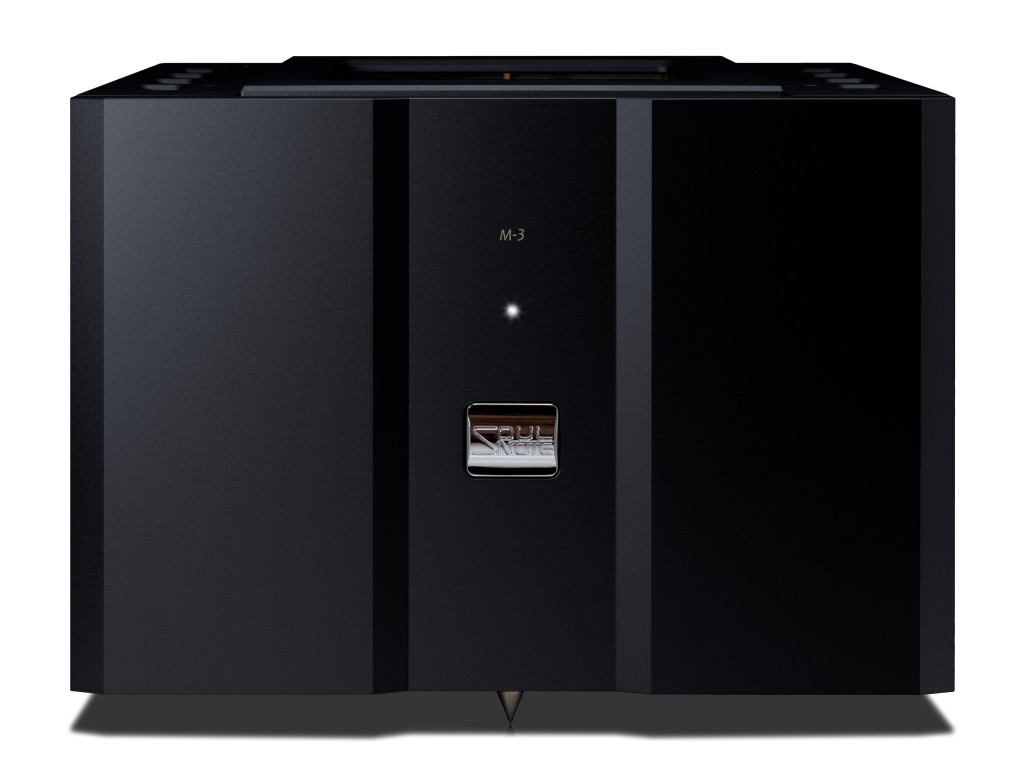

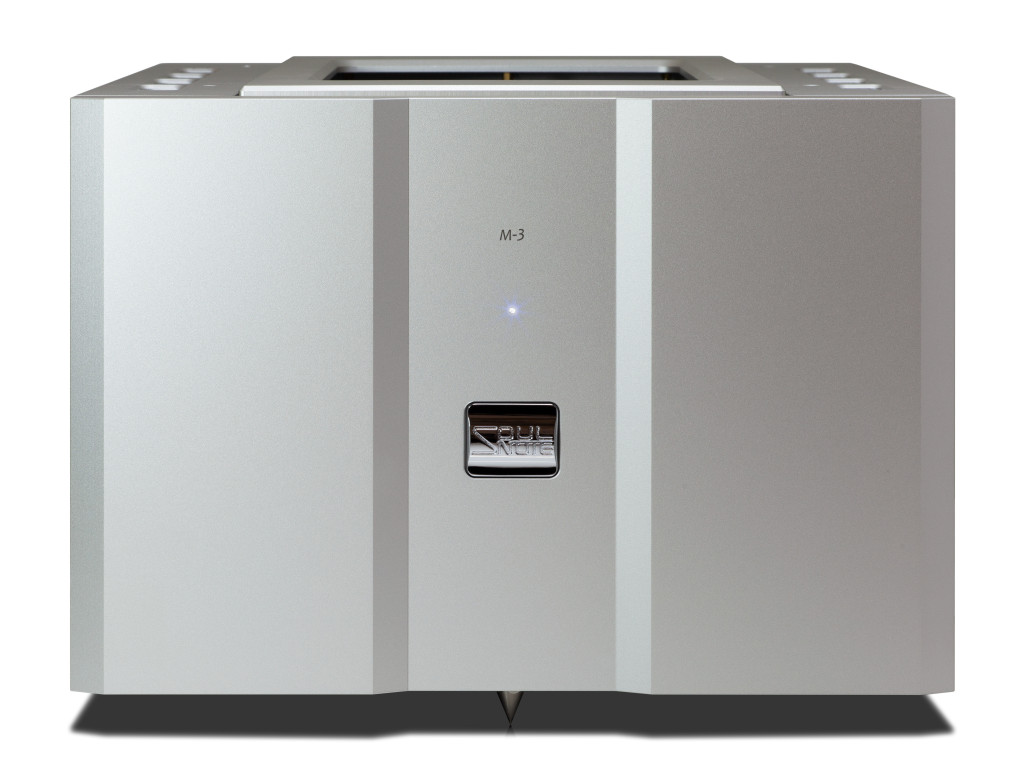

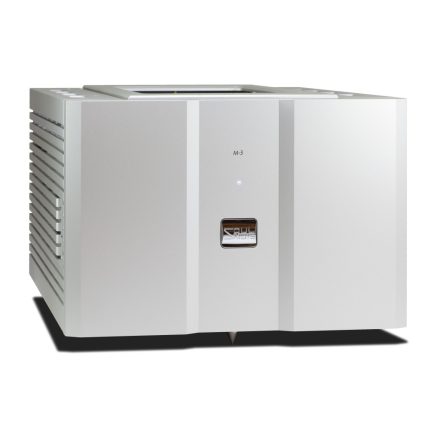

Az M-3 továbbfejlesztett jelenlegi változata
Sikerült megdupláznunk a jelenlegi leadási kapacitást anélkül, hogy veszélyeztettük volna az egyetlen lökés térbeli kifejezőerejét vagy átható erejét, így egyszerre érve el a finom kifejezőerőt és a lenyűgöző erőt.
Újonnan kifejlesztett tranzisztor párosítási módszer
Kifejlesztettünk egy új, precíz párosítási módszert a hfe (áramerősítési tényező) ingadozási sebességének összehangolására, amely a zenelejátszás során a tranzisztoráram változásai miatt következetesen változik az időtengelyen. Ez a módszer magában foglalja nagyszámú tranzisztor hfe mérési adatainak bevitelét különböző áramértékeken, az összes kombináció euklideszi távolságának kiszámítását, majd a standard értéken belüli tranzisztorpárok kiválasztását (ez a szint azonosnak nevezhető, ha figyelembe vesszük a mérési hibákat). Ez lehetővé tette számunkra, hogy egyetlen push-pull tranzisztorhoz hasonló „elmosódásmentes párhuzamos push-pull” tranzisztort érjünk el. A kimenő fokozat tranzisztorai egy pár ipari TO3 (fémdoboz), ugyanolyan típusúak, mint amelyeket az M-3-ban használnak. A meghajtó fokozat a TO3P tranzisztorokat is magában foglalja, hogy könnyedén meghajtsák ezt a két TO3 tranzisztort, összesen négy Darlington konstrukciós fokozatban.

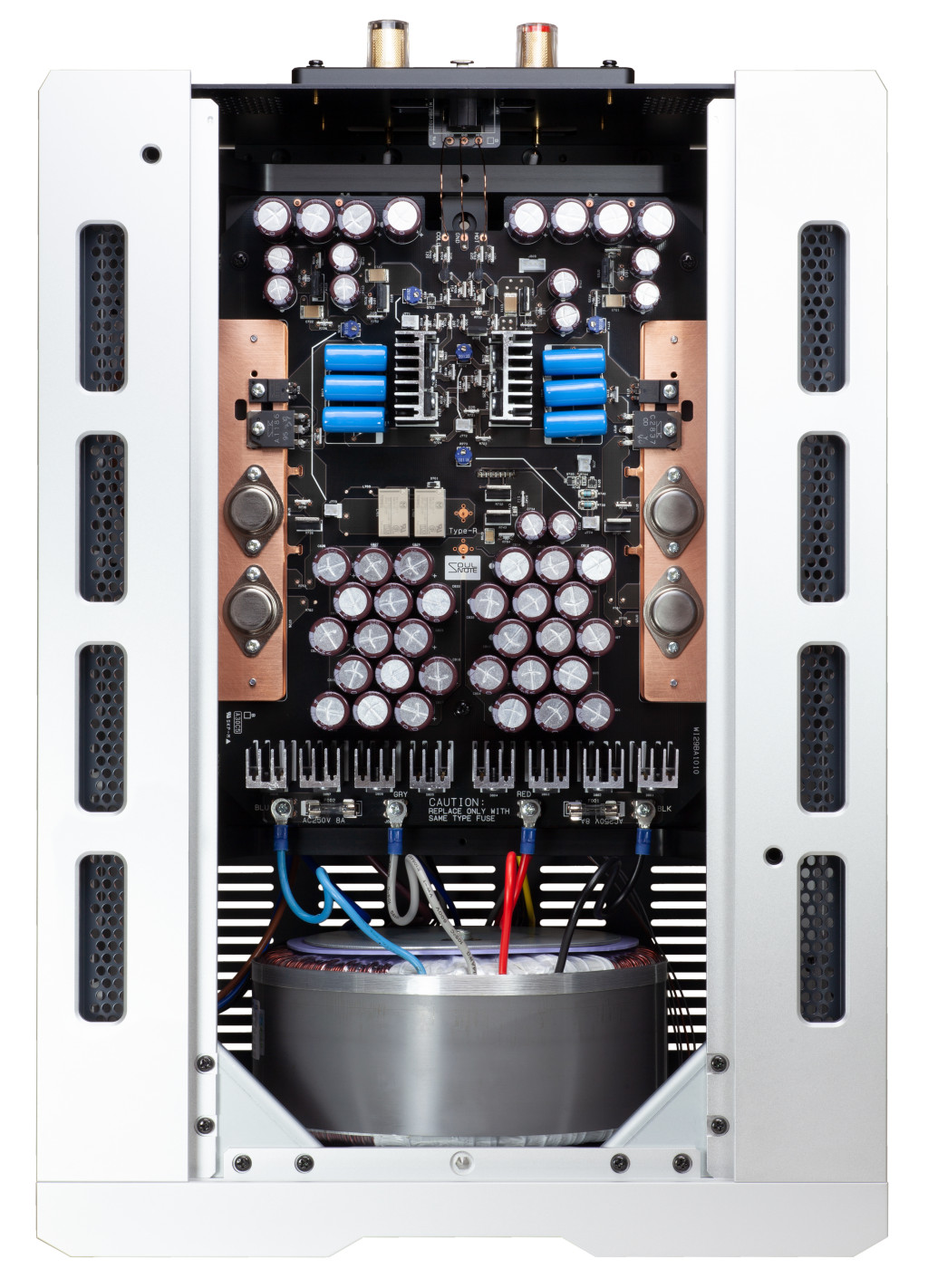

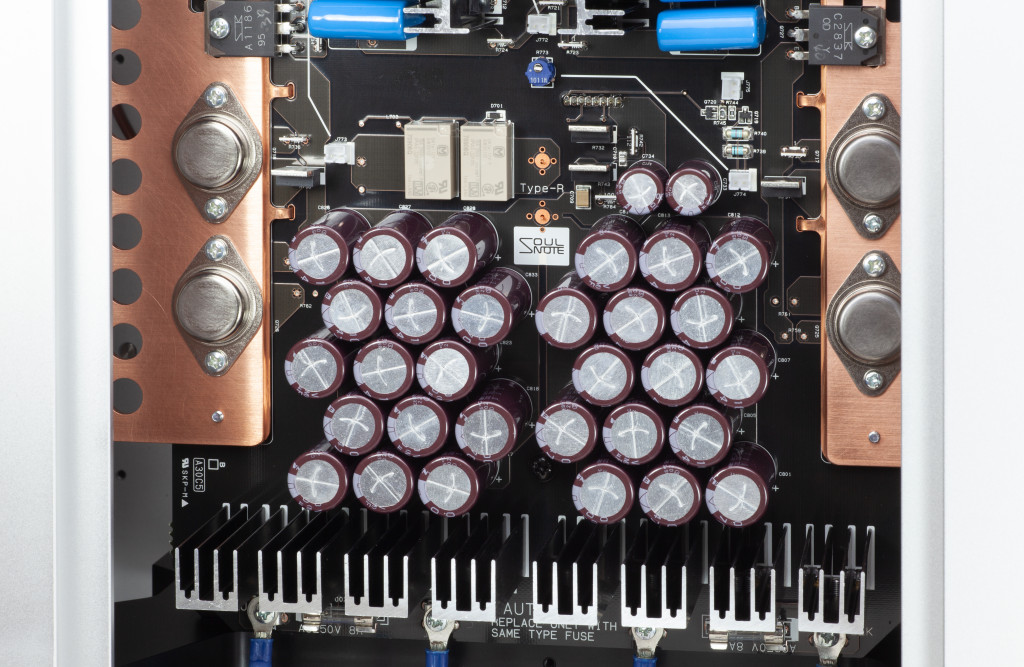

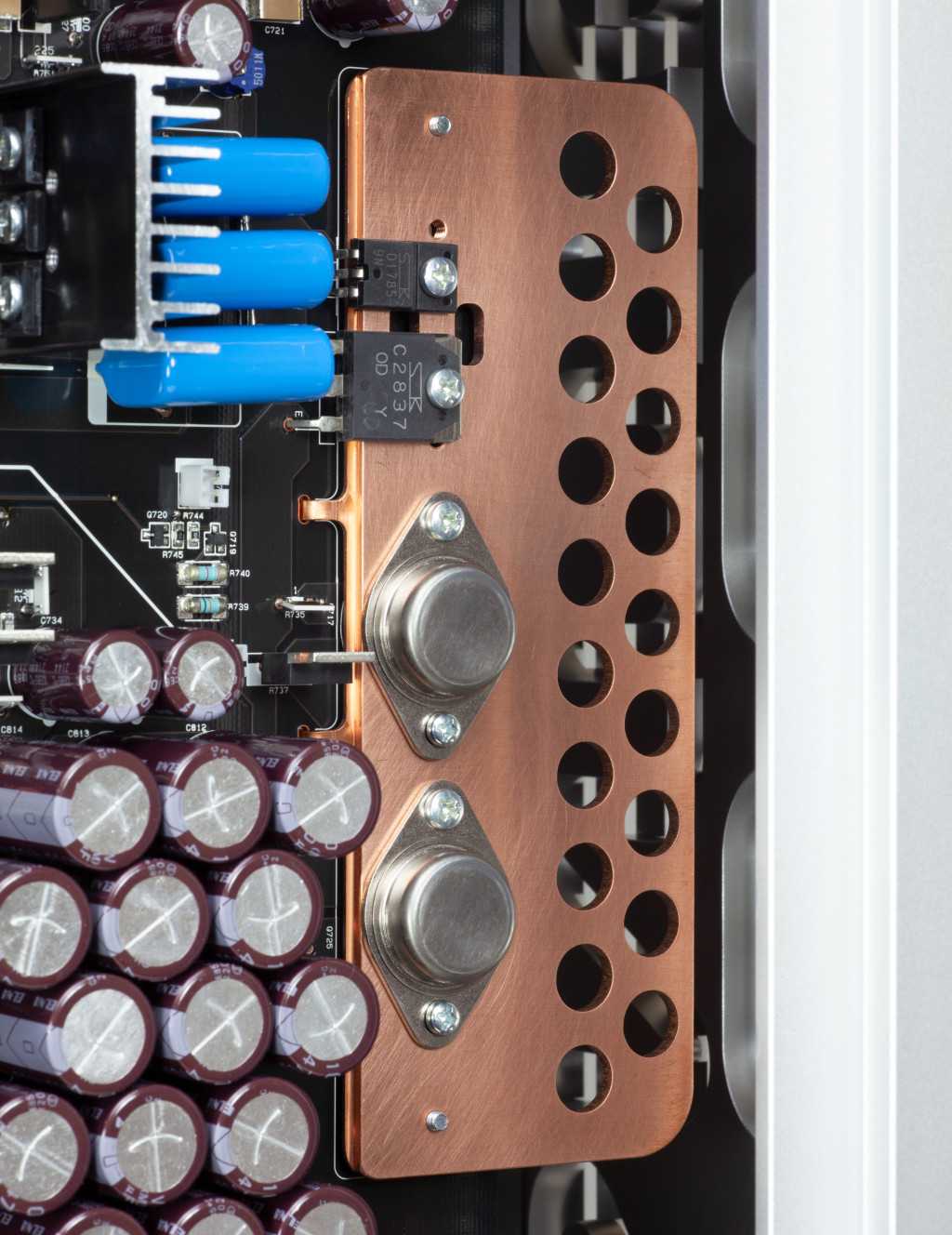

Rézlemez hűtőbordákkal ellátott gyűjtősínek
A fő hűtőborda kisméretű, könnyű rézlemez hűtőbordákat használ – ami ritkaság a hagyományos nagyteljesítményű erősítőkben. Ez a hűtőborda egy sínvezetéket is kombinál a konzerv tranzisztorok táplálására, míg a konzerv típusú tranzisztor csatlakozói a sínvezetéken keresztül haladnak, és közvetlenül az alatta lévő panelre vannak felszerelve. Ez kiküszöböli a kábelezést – a konzerv típusú tranzisztorok Achilles-sarkát –, miközben kiküszöböli az induktivitási alkatrészek instabilitását és a készülékben lévő szigetelőlemez-lerakódások okozta hangminőség-romlást. Ezenkívül a hűtőborda fizikailag el van szigetelve a háztól, ami jelentősen befolyásolja a hangminőség olyan aspektusait, mint az átlátszóság és a nyitottság érzete. Így ez a hűtőborda három legyet üt egy csapásra. Továbbá a szigetelőlemez elhagyásával megnőtt a tranzisztorpár hőmérséklet-csatolása, és megszűnt az időtengely hőmérsékletváltozások miatti elmosódása.
A feszültségerősítési fokozatban kizárólag teljesítményerősítőkhöz újratervezett, nem NFB differenciál áramköröket (új Type-R áramköröket) használnak.
Csupán egyetlen tranzisztort használnak az emitterkövető, a feszültség- és a differenciál áramkörök teljes erősítésére erősítés nélkül. A tranzisztor terhelési impedanciája egy "GND egyfokozatú erősítésű, egyvégű, nem NFB áramkör", amely csak a GND-hez csatlakozik. Ezeket az új Type-R áramköröket mindössze 4 bipoláris átmenetű tranzisztor és 10 ellenállás felhasználásával hozták létre, hogy ideális, teljes lengésű kimenetet nyerjenek ki széles spektrumban, annak ellenére, hogy ez a konfiguráció elsősorban megegyezik az egyvégű csöves erősítőknél használt konfigurációval. Ez az ideális, nem NFB áramkör könnyen nevezhető referencia áramkörnek a jó teljesítménye miatt.
Rendkívül egyszerű konstrukció

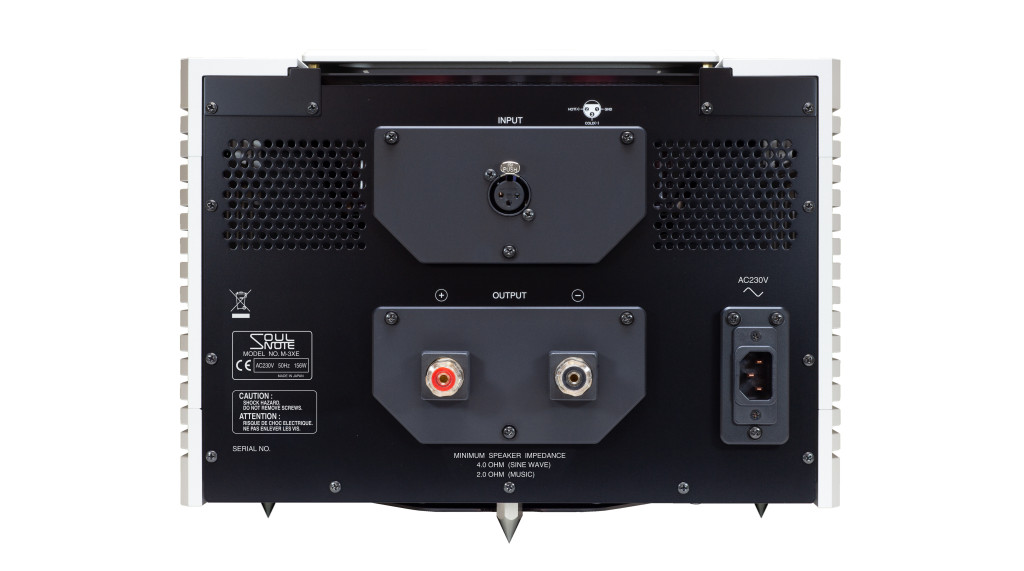

Felfedeztük, hogy a nagy áramerősségű teljesítményerősítőket egyetlen funkcióra kell dedikálni. Csupán egy bemeneti csatlakozókészlettel és hangszóró csatlakozókkal rendelkezik. Ez egy egyfunkciós monoblokk teljesítményerősítő, szelektorok és csillapítók nélkül. Az XLR csatlakozókról érkező jelek közvetlenül az első fokozatú tranzisztorok bázisára jutnak, egyfokozatú erősítésen esnek át, és egyetlen push-pull áramkörön keresztül kerülnek kimenetre. Az egyetlen elérhető művelet a bekapcsológomb. Ahogy az várható volt, az egység nem tartalmaz felesleges áramköröket vagy alkatrészeket, például mikrovezérlőket stb.

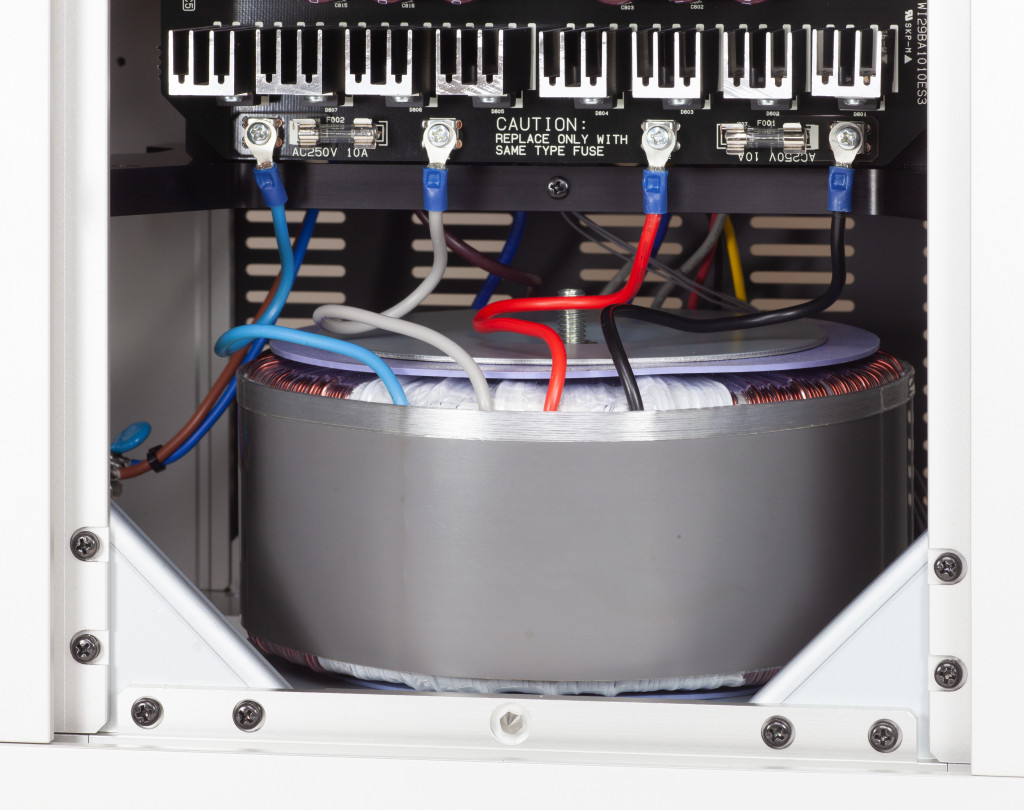

Ultra alacsony veszteségű, 1600 VA-es, epoxigyantát nem tartalmazó toroid transzformátor
Kifejlesztettünk egy nagy teljesítményű transzformátort, amelyet egyetlen személy is elbír. Ez az óriási teljesítményű transzformátor függőlegesen van felszerelve az előlapra, így az esetleges szivárgó fluxus párhuzamosan halad az áramköri lapokkal, titán alátétekre függesztve és egy tüskéhez csatlakoztatva, hogy biztosítsa, hogy a káros rezgések ne terjedjenek át a házra.
Nagy sebességű, nem NFB-s tápegység
A kommutáló kondenzátorok speciálisan kiválasztott 470 uF-os nagy ellenállású, kis kapacitású, alacsony nagyítású fóliaszűrő kondenzátorokat használnak. A felhasznált kondenzátorok számának megfelelő kapacitásoptimalizálás és a tápegység terhelésének minimalizálása tovább javítja a valódi szabályozást ebben a nagy teherbírású tápegység-transzformátorban. Az egyenirányító dióda újonnan alkalmazott SiC diódákat használ a legújabb specifikációkkal, amelyek megerősítik a maximális bemeneti áramértéket. Ez elképzelhetetlenül nagy teljesítményű és gyors tápegység-struktúrát hoz létre.

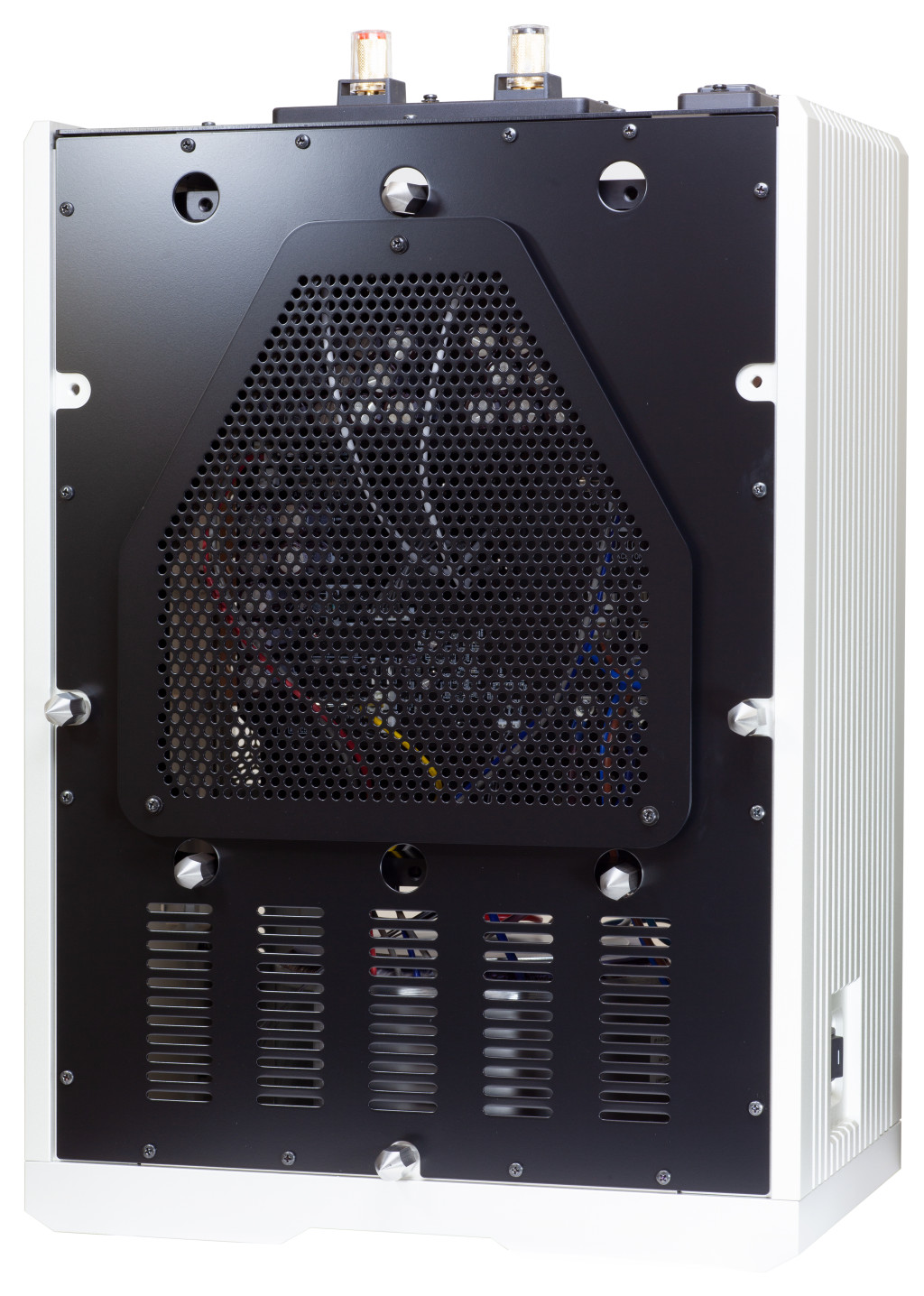

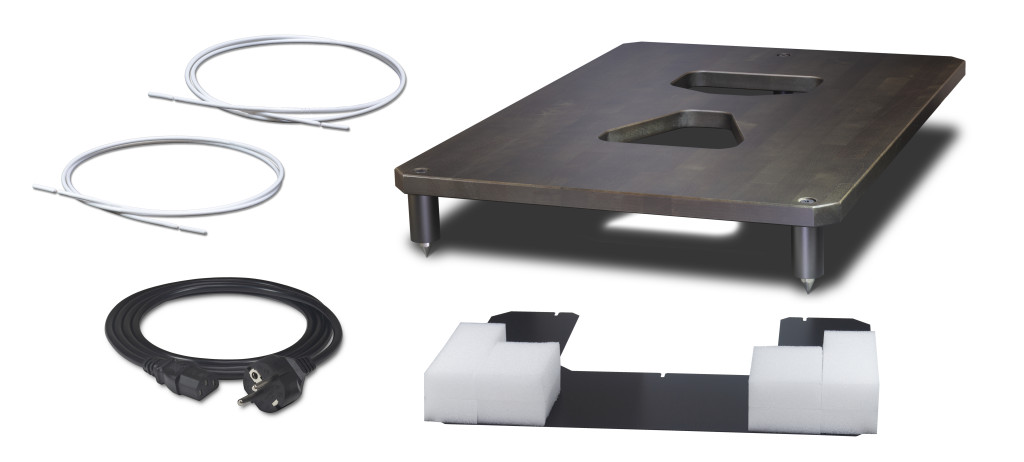

Az erősítőház teljesen elkülönül a fő testtől, mindegyik három tüskével földelve
Három tüske földeli mind a fő testet, mind az erősítőházat, így az M-3-ban összesen hat tüske található. Bár ez a két alkatrész fizikailag teljesen elkülönül, a tápegység transzformátorától érkező tápvezetéket lerövidítették, hogy kiküszöböljék a transzformátor rezgéseiből és szivárgásából eredő negatív hatásokat. Ez a valóban ideális konstrukció hihetetlen hangminőséget eredményez, amelyet a szállítócsavar felhelyezésével vagy eltávolításával lehet megtapasztalni. Természetesen a hangkártya, a hálózati adapter, a hangszóró csatlakozók, a bemeneti csatlakozók és az alaplap is merev alkatrészek.
